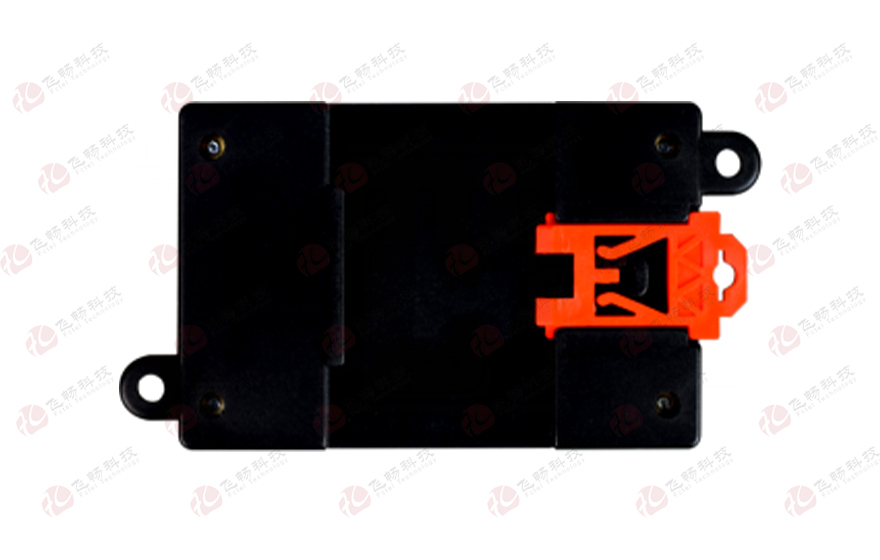

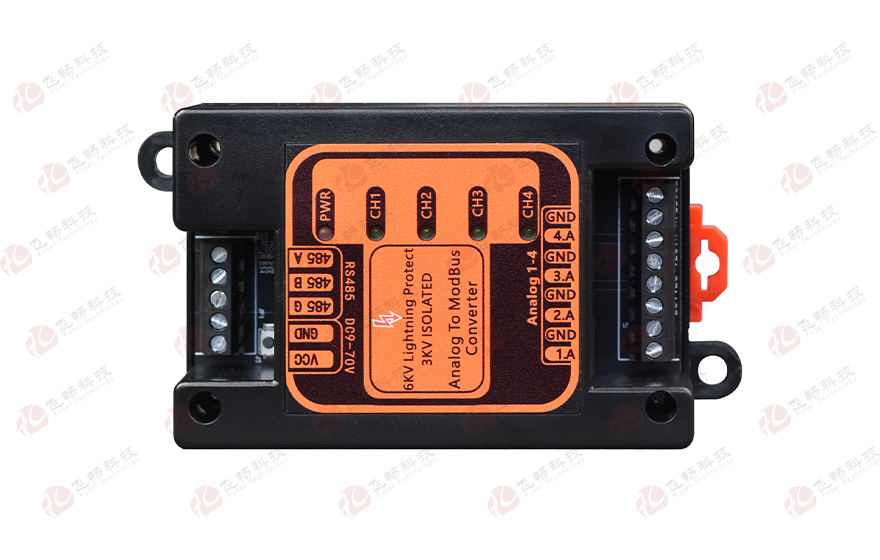

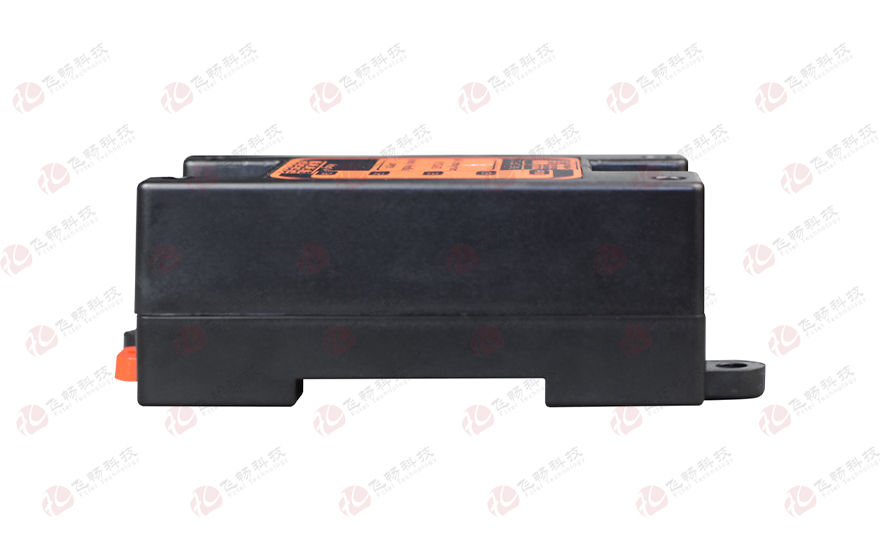

工业级 轨式4路模拟量输入 ModBus RTU

型号：工业级 轨式4路模拟量输入 M次留言

描述：4 路模拟量采集模块，可采集 4路0-20mA、4-20mA、0-5V、0-10V 四种模拟量输入信号；采集到的模拟量信号数据，通过隔离 RS485 接口输出，通过隔离 RS485 接口可以控制，信号采集、RS485 通讯电

产品描述
 4 路模拟量采集模块，可采集 4路0-20mA、4-20mA、0-5V、0-10V 四种模拟量输入信号；采集到的模拟量信号数据，通过隔离 RS485 接口输出，通过隔离 RS485 接口可以控制，信号采集、RS485 通讯电气信号相互隔离，有效抑制各类串模和共模干扰，保证数据的精确度，同时也保障了模块的可靠工作。
功能特点
◆ 支持标准Modbus RTU协议；
◆ 模拟量输入支持12位分辨率输出，2‰精度，支持2线，3线，4线传感器接入；
◆ 可采集 4路0-20mA、4-20mA、0-5V、0-10V 四种模拟量输入信号
◆ Modbus地址、波特率、恢复默认参数、查询参数、可设置，可修改，掉电保存；带复位按钮，一键恢复出厂设置；
◆ 校验位/停止位可设置，通信运行指示灯、通信闪烁，有模拟量输入指示灯；
◆ 双重看门狗，永不宕机；

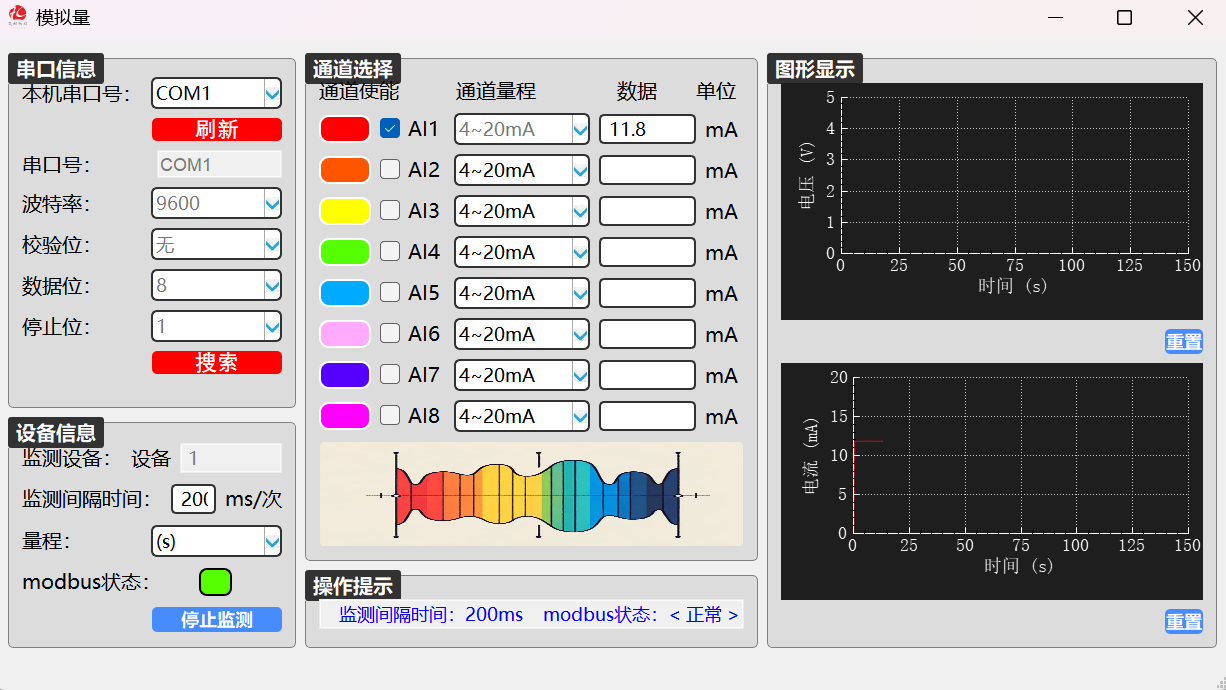

◆ 提供配套的PC端测试软件，方便调试、参数配置，修改；
◆ RS485具有6kV防雷能力，2.5KV光电隔离；
◆ RS485接口有三级防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs 开路峰值输出电压6KV，内阻40欧 标准;
◆ 支持宽范围9-50V交流与直流电源输入，电源接口具有6kV防雷能力;
◆ 电源支持过载保护、防反接保护;符合工业四级电磁兼容性要求;
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等;无风扇高效散热，降低修复时间;
◆ 安装方便，标准C45(35mm)通用导轨安装或螺钉安装
◆ 宽温型：工作温度-40℃~ +85℃；所有型号皆通过100%烤机测试;
技术参数
◆ 串行接口
标准
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-485 2 wires: A(对应TX+) B(对应TX-) GND
   物理接口：5.08mm间距螺钉式端子
◆ 流模拟量
输入输出范围： 0~20mA(包含 4~20mA)
分辨率：  12位
采样速率：  20K 次/秒
时间延迟： <0.1ms
最大负载能力： 600Ω
输入电阻：  125Ω
精度：  0.2%(常温)

◆ 电压模拟量
输入输出范围： 0~10V(包含 0~5V)
分辨率：  12位
采样速率：  20K 次/秒
时间延迟：  <1ms
最大负载能力： 600Ω
输入电阻：  100ΚΩ
精度：  0.2%(常温)
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100,000小时
产品型号 FCC-042909-3
产品功能描述 工业轨式 4路0-20MA/4-20MA/0-10V/0-5V模拟量Modbus RTU采集器
业务端口描述 1路隔离RS485通道，4路0-20MA/4-20MA/0-10V/0-5V接口
电源 电源输入DC9-50V ,功耗<1W
过载保护：支持；反接保护：支持；
接入端子：2芯5.08mm间距螺钉式端子
重量 0.072Kg/台

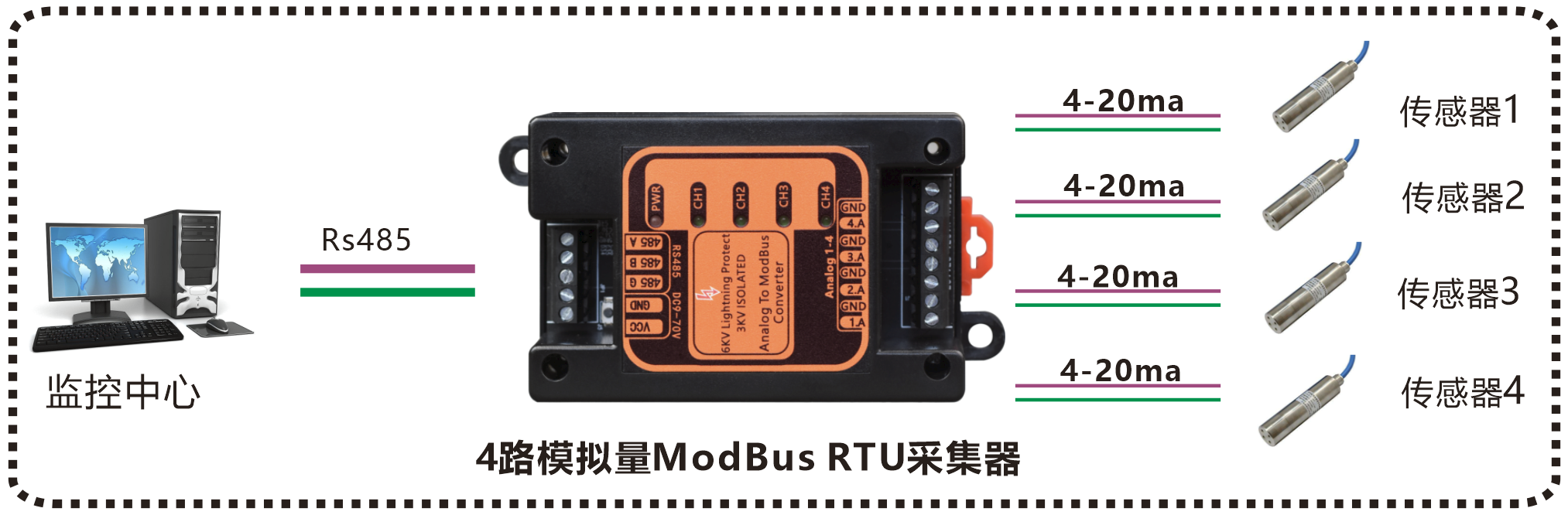

应用方案

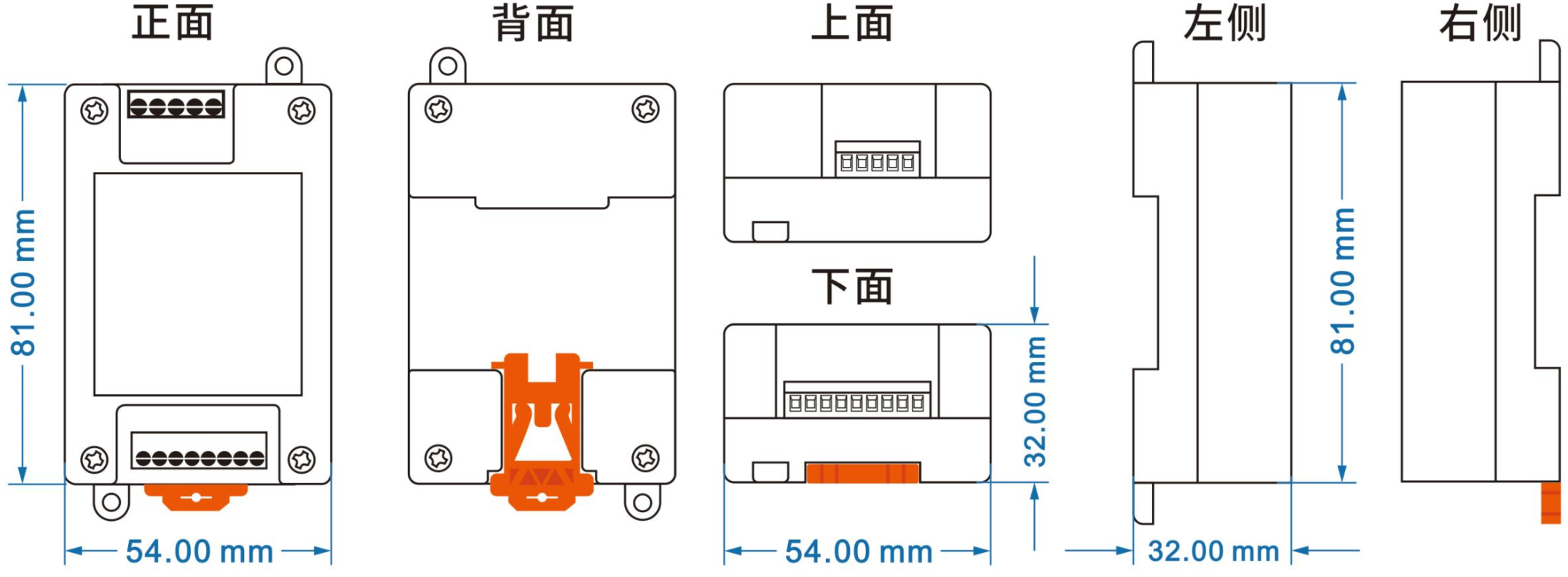

产品尺寸


产品视频
资料下载
