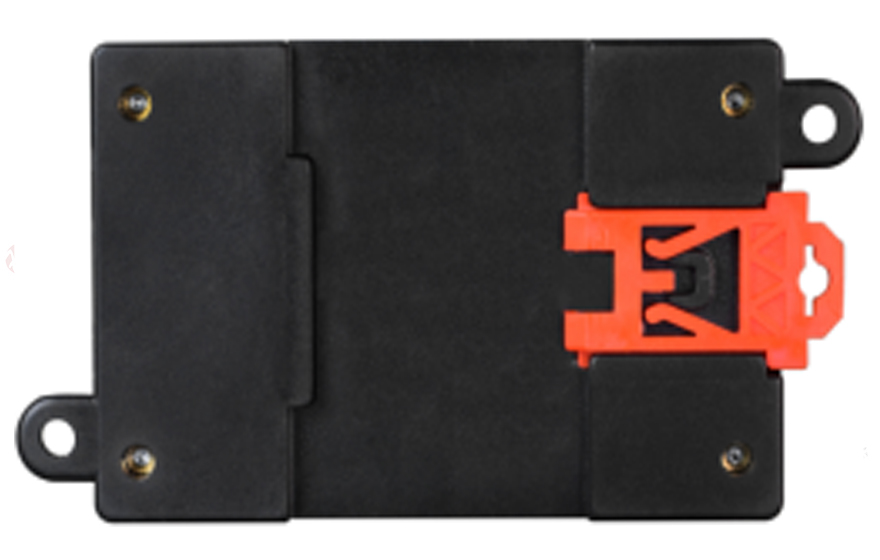

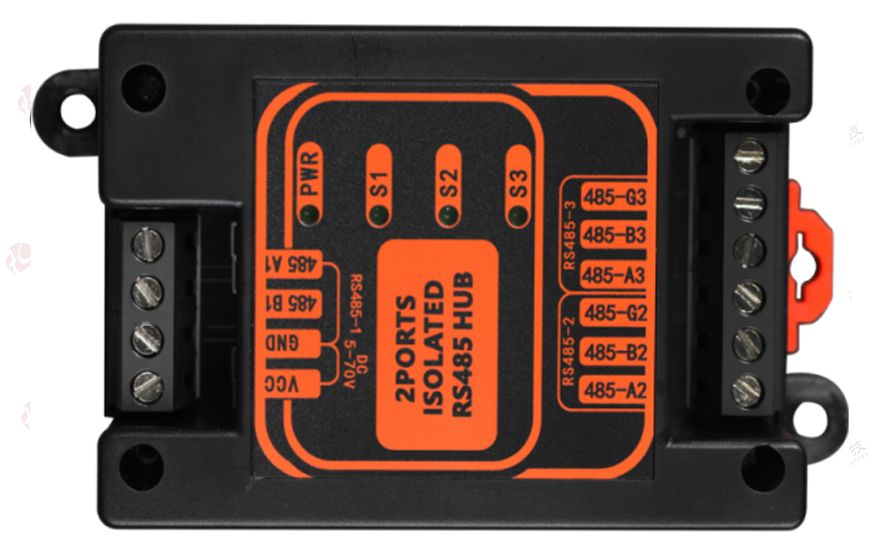

1进2出 485集线器/中继器

型号：集线器|中继器次留言

描述：RS485隔离集线器拥有2路完全电气隔离RS485通道，每个通道都有独立的RS485收发器，能实现2通道传输延时非常小。符合RS485标准，支持透明的，协议独立的RS485 消息传输，使其适用于多种应用

产品描述
        本RS485隔离集线器拥有2路完全电气隔离RS485通道，每个通道都有独立的RS485收发器，能实现2通道传输延时非常小。符合RS485标准，支持透明的，协议独立的RS485 消息传输，使其适用于多种应用，如Modbus 协议等。如果要将PC等监控设备连入网络，2通道RS485隔离集线器上联口为RS485 端口。
        2通道RS485隔离集线器每一路具有6kV防雷能力，光电隔离，隔离电压高达2.5KV，并每路有独立的地，使得一路RS485 总线受到破坏时，其他RS485总线上的器件能得到保护，每个RS485 端口最多可携带128节点，每个RS485端口、电源端口拥6kV防雷能力。
功能特点
◆ 工业级设计，通信完全隔离，性能稳定可靠，传输速率最高达300Kbps；
◆ 每一路RS485具有6kV防雷能力，2.5KV光电隔离，每路RS485都带有独立屏蔽线地接口与LED指示灯；
◆ No.1 RS485与电源共地，与No.2/3路RS485的地隔离，No.2/3路RS485地相互隔离，都为2.5KV电气隔离，直接接入AC220V或AC380V电压，也不会烧隔离的另一端;
◆ 数据流自动控制技术，自动判别和控制数据传输方向；
◆ 支持多机通讯，每个 RS485 通道可负载128 个增强型节点，最远传输距离1500米；
◆ 每路RS485采用隔离电压2500V DC-DC电源供电，通信信号采用高速光耦隔离，实现端口之间的电气隔离;
◆ RS485接口有三级防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs，开路峰值输出电压6KV，内阻40欧标准;
◆ 支持宽范围5-70V交流与直流电源输入，电源接口具有6kV防雷能力;
◆ 电源支持过载保护、防反接保护;符合工业四级电磁兼容性要求;
◆ 超强防雷功能：防雷击，可抗感应高压，防浪涌等;
◆ 无风扇高效散热，降低修复时间;
◆ 导轨或壁挂式安装;
◆ 宽温型：工作温度-40℃~ +85℃;
◆ 所有型号皆通过100%烤机测试;

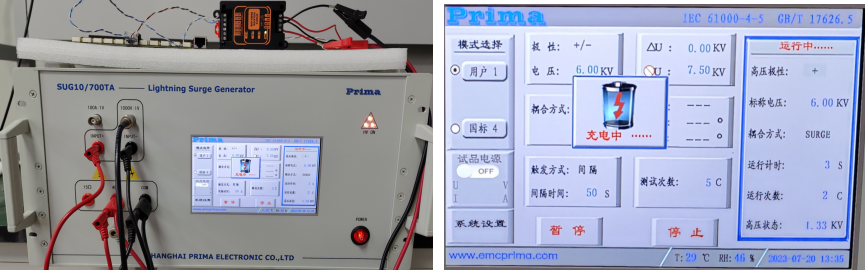

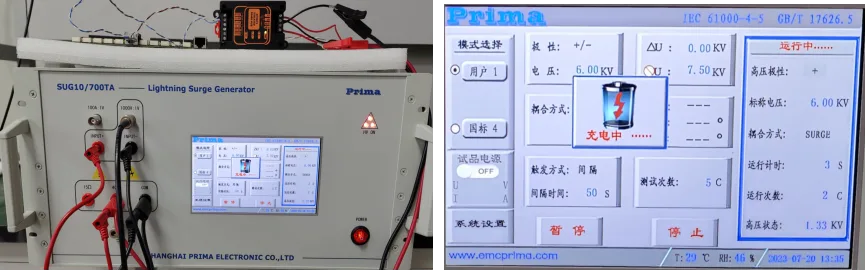

485集线器-雷击

电源接口与所有RS485接口可过：短路电流波10/700μs，开路峰值输出电压6KV，内阻40欧的雷击测试

技术参数

◆ 串行接口

    标准：EIA/TIA-485 RS-485 (ISO/IEC8284)
    串口部分：
    RS-485 2 线: A(对应TX+)  B(对应TX-)  GND
    物理接口：5.08mm间距螺钉式端子

◆ 环境指标

    工作温度：-40℃—+85℃
    储存温度：-40℃—+85℃
    工作湿度：0%—95%（无凝结）
    MTBF：   ＞100000小时

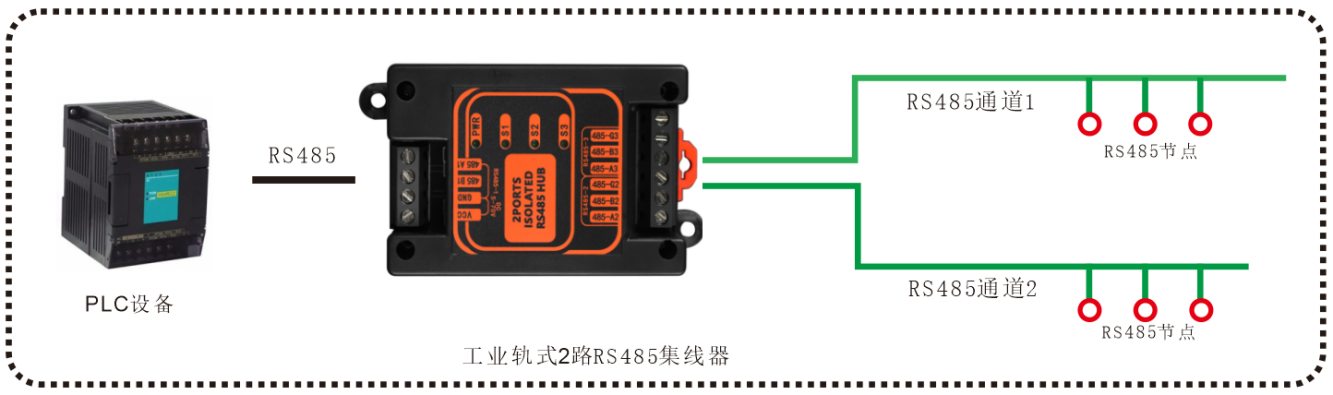

应用方案
RS485集线器
