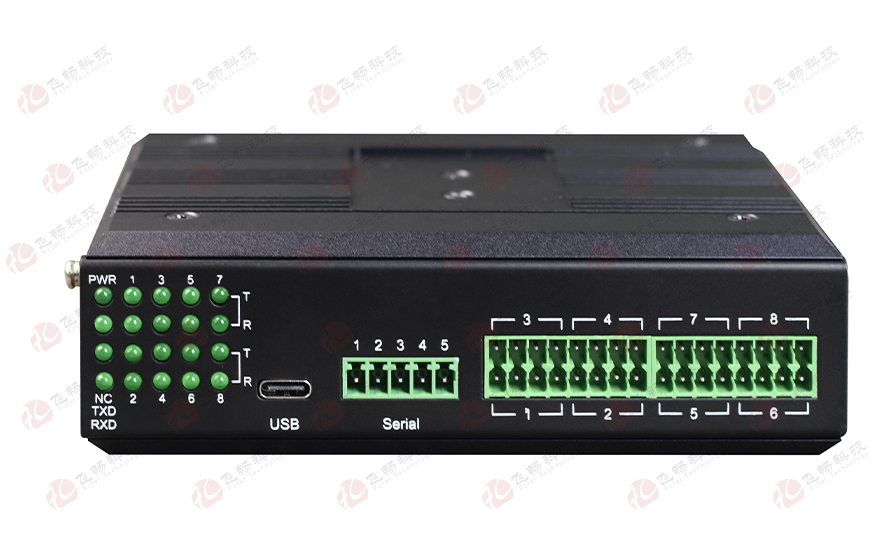

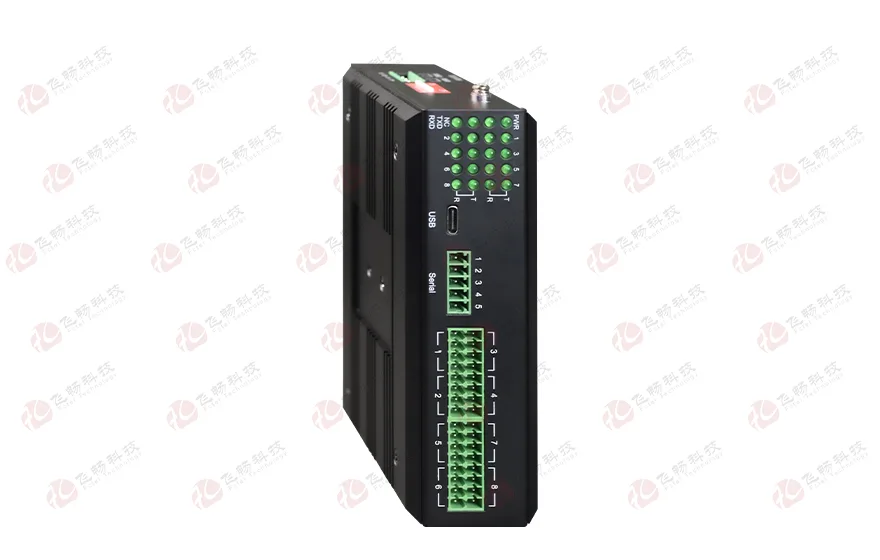

工业轨式带USB转串口的8路RS485集线器

型号：FCC-D8U次留言分享

描述：8通道RS485隔离集线器拥有8路完全电气隔离RS485通道，每个通道都有独立的隔离RS485收发器，上联口一路RS232/422/485与USB接口同时提供，使用时可选，USB可以在PC上扩展出1路串口，节省一只

产品描述

功能特点

产品描述

8通道RS485隔离集线器拥有8路完全电气隔离RS485通道，每个通道都有独立的隔离RS485收发器，上联口一路RS232/422/485与USB接口同时提供，使用时可选，USB可以在PC上扩展出1路串口，节省一只USB转串口转换器。适用于多种应用，如Modbus 协议等。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大大提高了现有 RS485 网络的可靠性，有效缩短了网络的维护时间。
8通道RS485隔离集线器每一路具有6kV防雷能力，光电隔离，隔离电压高达2.5KV，并每路有独立的地，使得一路RS485 总线受到破坏时，其他RS485总线上的器件能得到保护，每个RS485 端口最多可携带128每个RS485 端口、电源和RS232端口也拥6kV防雷能力。8通道RS485隔离集线器为您提供一线解决方案，将您的组网工程难度降到最低，提高效率，保护通信产品和增加可靠性。

功能特点

◆ 基于FPGA设计，能根据发送的数据自动产生生精准RS485收发切换使能信号，可以自动检测、控制RS-485数据流性能远优于普通的斯密特触发器的使能产生方式；
◆ 每一路RS485具有6kV防雷能力，2.5KV光电隔离，每路RS485都带有独立屏蔽线地接口与收发的LED指示灯，采用隔离电压2500V DC-DC电源供电，通信信号采用高速光耦隔离；
◆ 上联口一路RS232/422/485与USB接口同时提供，使用时可选，USB接口时，可以供电;
◆ 上联口全速 USB 设备接口，兼容 USB v2.0，用于升级原串口外围设备，或者通过USB增加额外串口。
◆ 计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。
◆ 适用于操作系统：Win98/2K/XP、WIN10/WIN11系统32/64位、Linux、MAC OS-9/X、安卓。
◆ 通信线选截面积为0.5mm 以上的铜质屏蔽双绞线，最大通信距离为3000米(4800bps)、2000米(9600bps)、1000米(115.2Kbps)。
◆ 最少组网站点数为 128 个，最多组网站点数由各站点的 RS485 输入阻抗决定。
◆ 当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作
◆ 上联口RS232/422/485可以选配波特率0-115200Bps.
◆ 支持宽范围9-70V交流与直流电源输入;
◆ 支持内部隔离，冗余双电源输入;电源支持过载保护、防反接保护;
◆ 符合工业四级电磁兼容性要求;超强防雷功能：防雷击，可抗感应高压，防浪涌等;
◆ 无风扇高效散热，降低修复时间;
◆ 阳极氧化铝合金外壳，IP40防护等级，能够经受住恶劣环境的考验;导轨或壁挂式安装;
◆ 宽温型：工作温度-40℃~ +85℃;
◆ 所有型号皆通过100%烤机测试;

技术参数

◆ 串行接口
标准
   EIA/TIA-232 RS-232 (ITU-T V.28)
   EIA/TIA-422 RS-422 (ITU-T V.11)
   EIA/TIA-485 RS-485 (ISO/IEC8284)
   串口界面:
   RS-422: TxD+ TxD- RxD+ RxD-
   RS-485 4 wires: TxD+ TxD- RxD+ RxD-          RS-485 2 wires: A(对应TX+) B(对应TX-) GND
RS-232: RXD TXD GND
◆ USB2.0 接口
标准: USB2.0
全速:Full-speed（500Kbps～12Mbps）
物理接口：USB TYPE C 母头
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF：   ＞100000小时

产品型号	FCC-D8U
产品功能描述	工业轨式带USB上联口的8路RS485集线器
业务端口描述	8路RS485通道，1路上联RS232/422/485（可选）接口，1路USB2.0接口

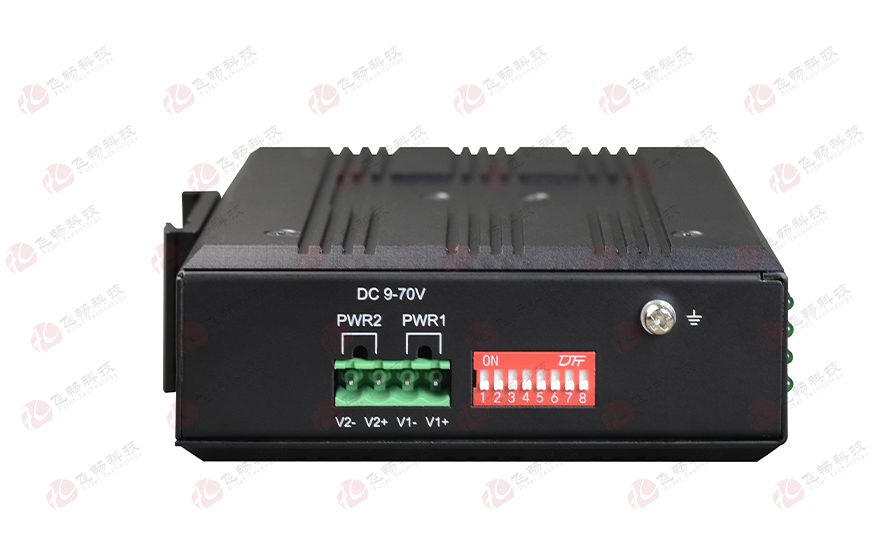

电源	冗余双电源输入DC9-48V 功耗<5W或USB 接口供电过载保护：支持；反接保护：支持；冗余保护：支持接入端子：4芯5.08mm间距插入式端子
产品尺寸	外壳：IP40防护等级，铝合金材质尺寸：133mm(长) x 120mm(宽) x 40.0mm(高) 装方式：导轨安装、壁挂式安装
重量	0.45Kg/台

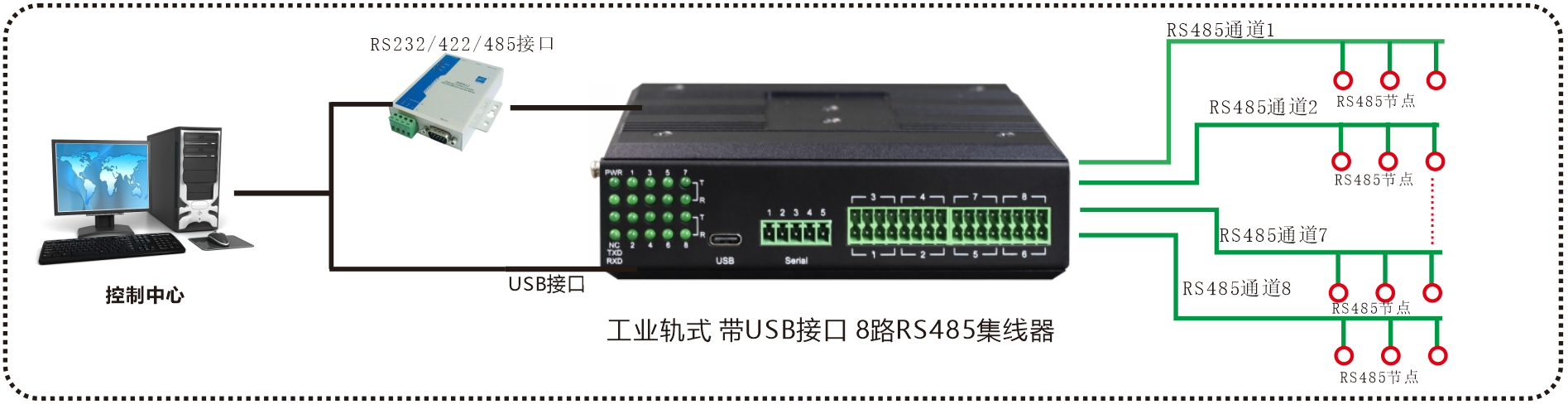

应用方案

产品尺寸

产品视频

资料下载
