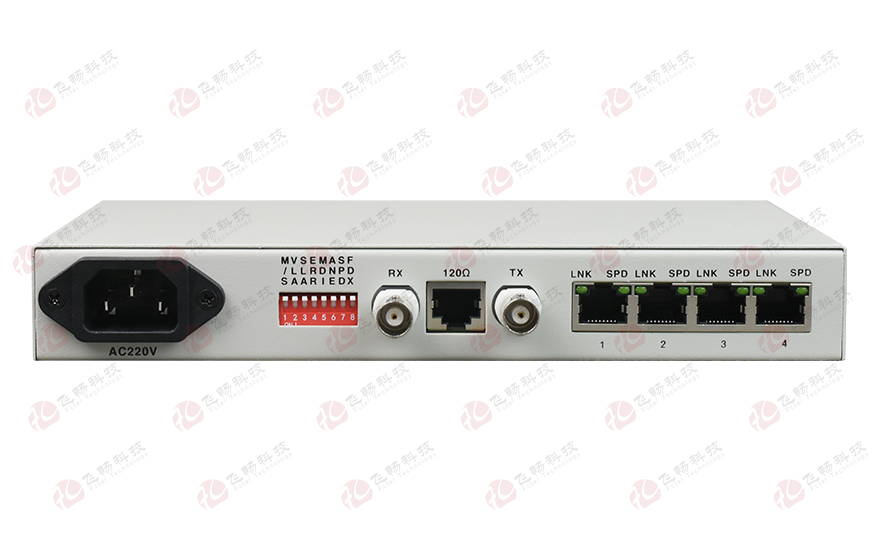

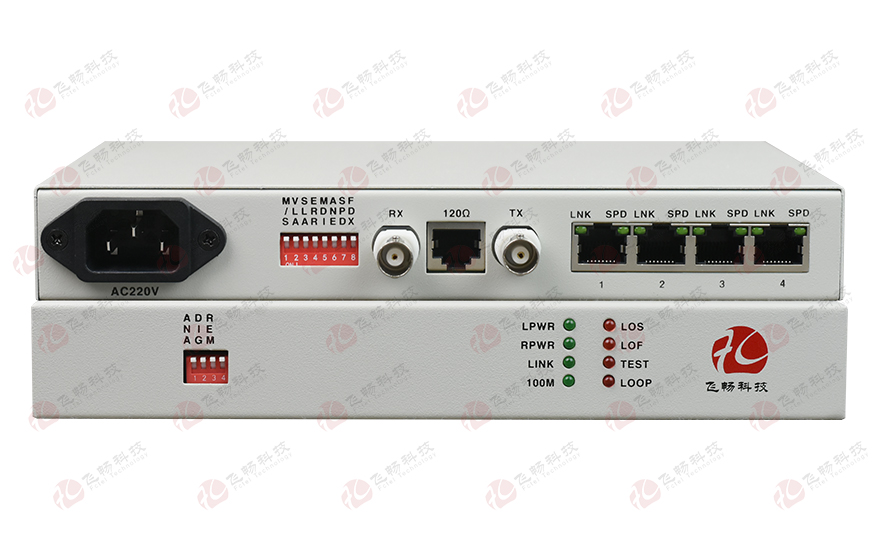

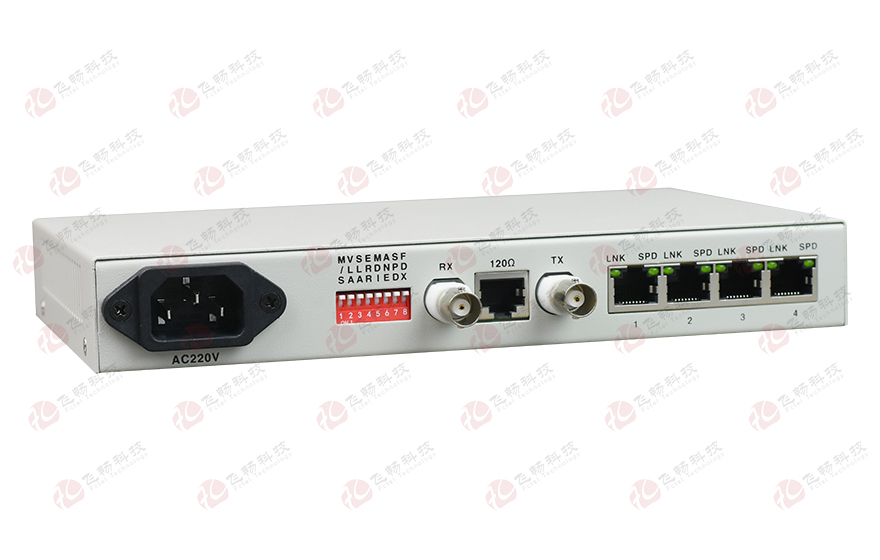

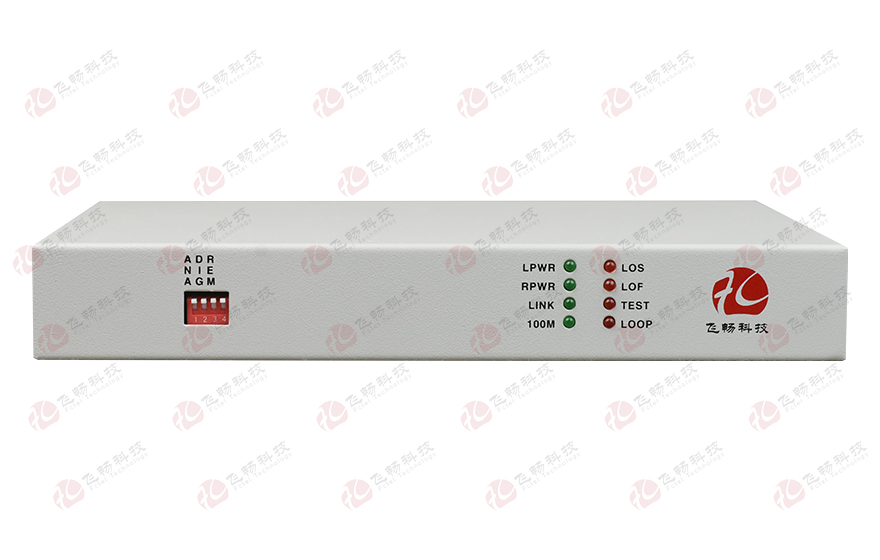

成帧E1-4ETH逻辑隔离协议转换器

型号:FCC-E1fF4留言

描述:1路成帧E1转4路百兆以太网协议转换器带E1 环回检测功能。

产品描述
       本协议转换器(接口转换器)采用大规模FPGA设计, ITU-T G.703标准非成帧E1接口与4个10/100base-T以太网接口转换,10/100base-T通道将其传送到交换机、HUB、路由器、网桥或其他设备上。并能通过光端机等传输设备进行传输,联网后可组成不同网段。本设备是一种高性能、自适应式远程以太网桥。它体积小、成本低,很适宜对成本敏感的桥接应用,或作为比特流基础结构上的局域网延伸器或分段器。可自动不间断地学习与其相连的局域网上的MAC地址,并将目的地址作为另一局域网的帧转发。对TCP/IP协议透明,为网络中不同接口设备之间的通信提供安全、无缝的连接。
       可以提供桌面式/19 英寸  1U 机架式/4U 机框插卡式   三种产品样式,支持SNMP网管。
功能特点
◆ 基于自主知识产权的集成电路;
◆ E1可以支持任意时隙的设置 速率从64K-2048K可调;
◆ 设备可以实现对远端设备的监视与控制,网管数据不占用用户业务时隙不用设置成成帧模式,节省用户E1带宽;
◆ 可以检测到E1有没有环回,并在环回时不往以太网口发送源MAC地址与目的MAC地址相同的包,防止交换机死机;
◆ 可以在E1信号丢失或帧失步时能检测出是对端设备关机或时E1线路故障;
◆ 有E1故障转移功能,可以设置E1线路故障时不往以太网接口发LINK信号;
◆ 以太网支持超长包,最大包长度支持到1916字节(包括CRC32的4个字节);
◆ 4路10M/100M以太网接口可以相互隔离,实现独立通信;
◆ 每路以太网口支持10/100M全/半双工完全自适应AUTO-MDIX(交叉线和直连线自适应)并可以设置各种模式;
◆ 提供2种时钟方式:E1主时钟,E1线路时钟;
◆ 提供3种环回功能:E1本端自环(ANA)以太网本端自环(DIG),命令对端以太网自环(REM);
◆ 有伪随机码测试功能(PATT),便于线路开通,可以当一个的E1误码仪来用;
◆ 同时支持自适应的120Ω/平衡和75Ω/不平衡两种阻抗,不用再作设置;
◆ 内部有以太网数据监控自动复位功能,不会死机;
◆ 以太网接口提供接收和发送帧计数器、接收错误帧计数器。E1接口提供接收错误帧计数器;
◆ 实现本端设备与对端设备的电压与温度的监视,并可设置温度告警的阀值;
◆ 机架式设备网管接口采用SNMP;
◆ 可以组成以太网E1网桥(A)---E1光纤Modem(B)---以太网光纤Modem(C)的拓扑结构。
技术参数
◆ 10/100M以太网接口
   协    议:符合IEEE 802.3,IEEE 802.1Q(VLAN)
   速    率:10/100M自适应,全/半双工完全自适应
   MAC地址表:可以学习4096个MAC地址
   物理接口:RJ45座 支持Auto-MDIX(交叉/直通线自适应)
◆ E1 接口
   设备接口:设备接口符合G.703建议
   速   率: 2048Kb/s±50ppm
   码   型: HDB3
   阻   抗: 非平衡式75Ω/平衡式120Ω
   非平衡式配同轴接口适配器,可适配75-2/3同轴电缆
   抖动特性: 满足G.742、G.823建议
   输入口允许衰减:0~6dBm
◆ 电气和机械特性
   系统电源:  AC180V ~ 260V;DC –48V;DC +24V
   功耗:         ≤10W
   外观结构:    216(宽)X140(深)X31(高)mm迷你型
◆ 环境指标
   工作温度:-10℃~+60℃(商业级)/-40℃—+85℃(工业级)
   储存温度:-40℃—+85℃
   工作湿度:0%—95%(无凝结)
   MTBF:    >100000小时
应用方案

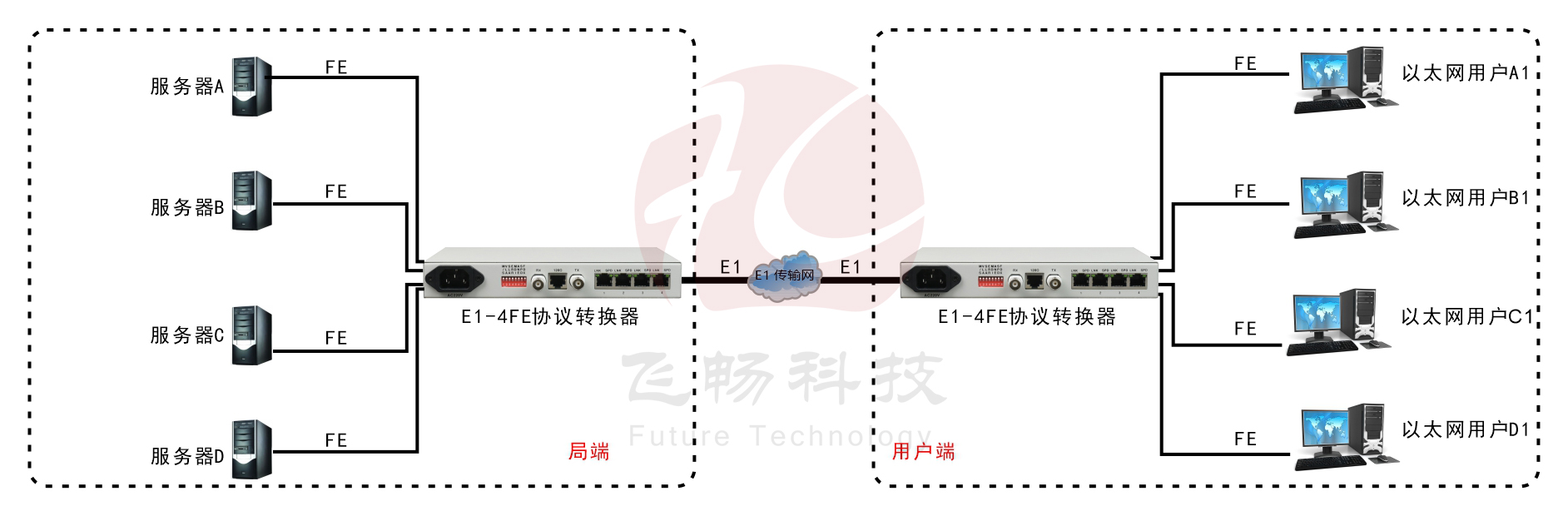

成帧E1-4ETH逻辑隔离协议转换器

当设备设置成逻辑隔离时,可实现A--A1,B--B1,C--C1,D--D1之间的相互独立通信。
