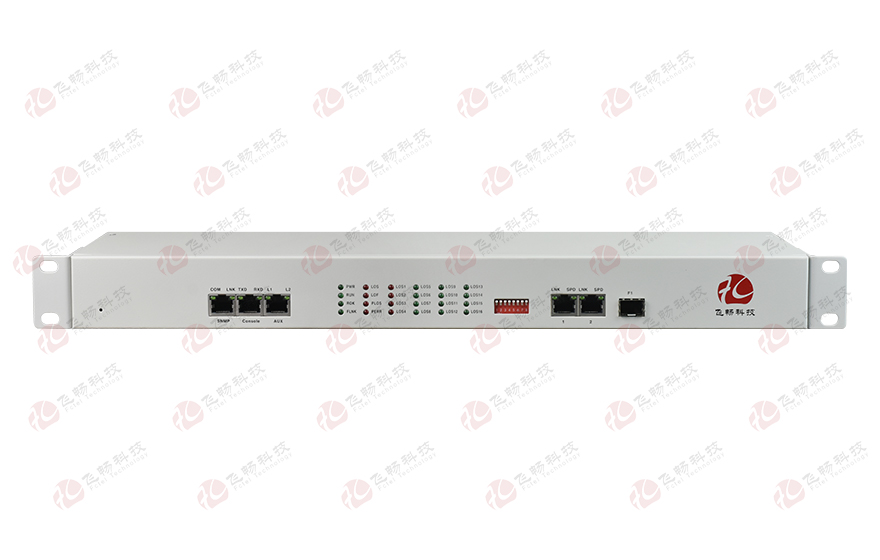

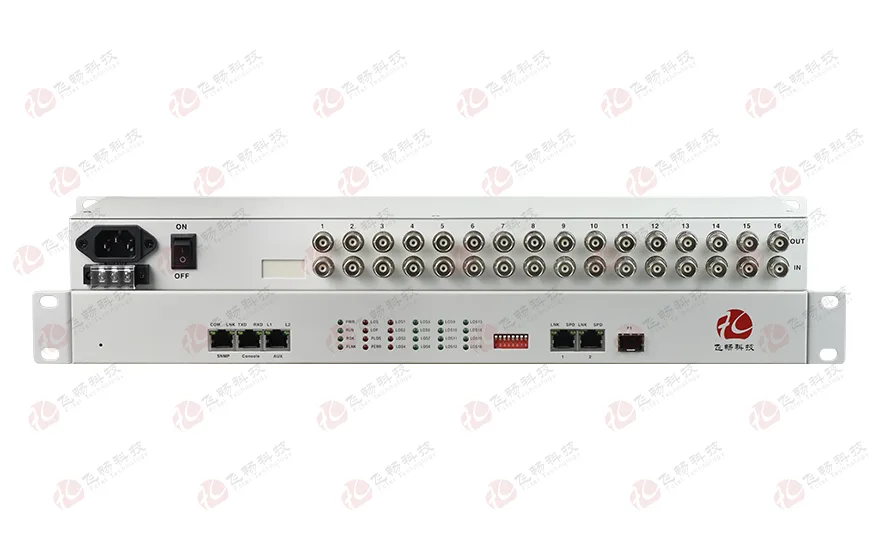

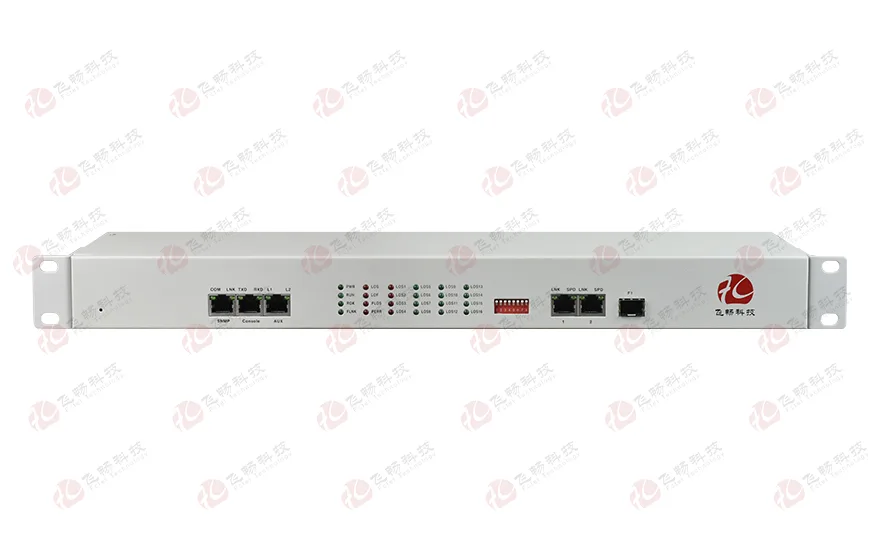

16E1 Over IP 以太仿真网关

型号:FCT-E16-M留言

描述:本产品具有16个 E1业务端口, 2个10/100/1000M以太网电口,1个百兆/千兆自适应SFP光口,一个Console管理接口;也可以和4E1或单E1设备灵活组合,实现E1一点对多点组网。

产品描述
        TDMoverIP设备主要用于在IP网上传输E1信号。能让运营商和企业在一个标准的低成本无线或有线Ethernet/IP 结构上,无缝可靠地连接TDM设备和用户Ethernet,并对质量无任何影响。TDM over IP 对TDM 信号透明, 保证任何具有物理 E1接口的设备无缝地连接,如 PBX, 移动基站, SS7信令设备和语音邮件系统。可以用于基于IP的通信系统中,比如:LAN 、WAN、MAN和无线网络。
        具有16个 E1业务端口, 2个10/100/1000M以太网电口,1个百兆/千兆自适应SFP光口,一个Console管理接口;
        本产品也可以和4E1或单E1设备灵活组合,实现E1一点对多点组网。
功能特点
阳极氧化铝合金外壳,IP40防护等级,能够经受住恶劣环境的考验;
提供Console(CLI)与WEB管理接口,便于安装开通;
提供提供16路E1电路,2个10/100/1000M以太网电口,1个百兆/千兆自适应以太网SFP光口;
支持多个目的IP+端口设置,实现一点对多点组网,远端可以是单E1或4E1的 TDM over IP,总的E1数量不超过16;
E1接口支持75Ω和120Ω两种类型接口,无需设置;
时钟恢复采用独有的时钟算法技术,频率还原稳定,抖动与漂移小,同时恢复时钟的抖动和漂移符合G.823/G.824、G.8261规范;
高传输效率,低传输延时;以太网包长可设,支持长包;支持VLAN设置;
支持E1链路丢包指示功能;
支持本远端E1环回功能及本端E1使能设置;
高传输效率,可达90%带宽利用效率;
支持WEB网管对本端和远端设备软件和硬件的在线升级;
多种电源方式可选:AC220V、DC-48V/DC24V等;
技术参数
◆ E1接口
设备接口: 设备接口符合G.703建议
速 率: 2048Kb/s±50ppm
速 率: 2048Kb/s±50ppm
阻 抗: 非平衡式75Ω/平衡式120Ω(非平衡式配同轴接口适配器,可适配75-2/3同轴电缆)
抖动特性: 满足G.742、G.823建议
输入口允许衰减:0~6dBm;
◆ 10/100/1000M以太网接口
协 议:符合IEEE 802.3az,IEEE 802.1Q(VLAN)
速 率:10/100/1000M自适应,全/半双工完全自适应
MAC地址表:可以学习4096个MAC地址
物理接口:RJ45座 支持Auto-MDIX
◆ 光纤部份
光口:1
光口速率:1.25G bits
光纤:单纤双纤
光纤接口:LC(SFP)
波长:850nm/1310nm多模;1310nm/1550nm单模
无中继传输距离:20~120Km
典型发射功率:
       单模1310/1550nm:≥-9dBm
       多模850nm:-18dBm
       多模1310nm: -25dBm
接受灵敏度范围:-28dBm~- 40dBm
◆ 环境指标
工作温度:-10℃—+60℃
储存温度:-40℃—+85℃
工作湿度:0%—95%(无凝结)
MTBF: >100,000小时

◆ 产品规格
产品型号 FCT-E16-M
产品功能描述 在IP网上传输16路E1接口,可1对多组网,支持Console网管与WEB网管
业务端口描述 16*E1接口,2个10/100/1000M以太网电口,1个百兆/千兆自适应以太网SFP光口,WEB网管接口,console接口
电源 电源: AC180V ~ 260V;DC –48V;DC +24V
功耗: ≤10W
产品尺寸 (长×宽×高)  485x140x44.5mm 机架式
重量 2.3Kg/台

应用方案

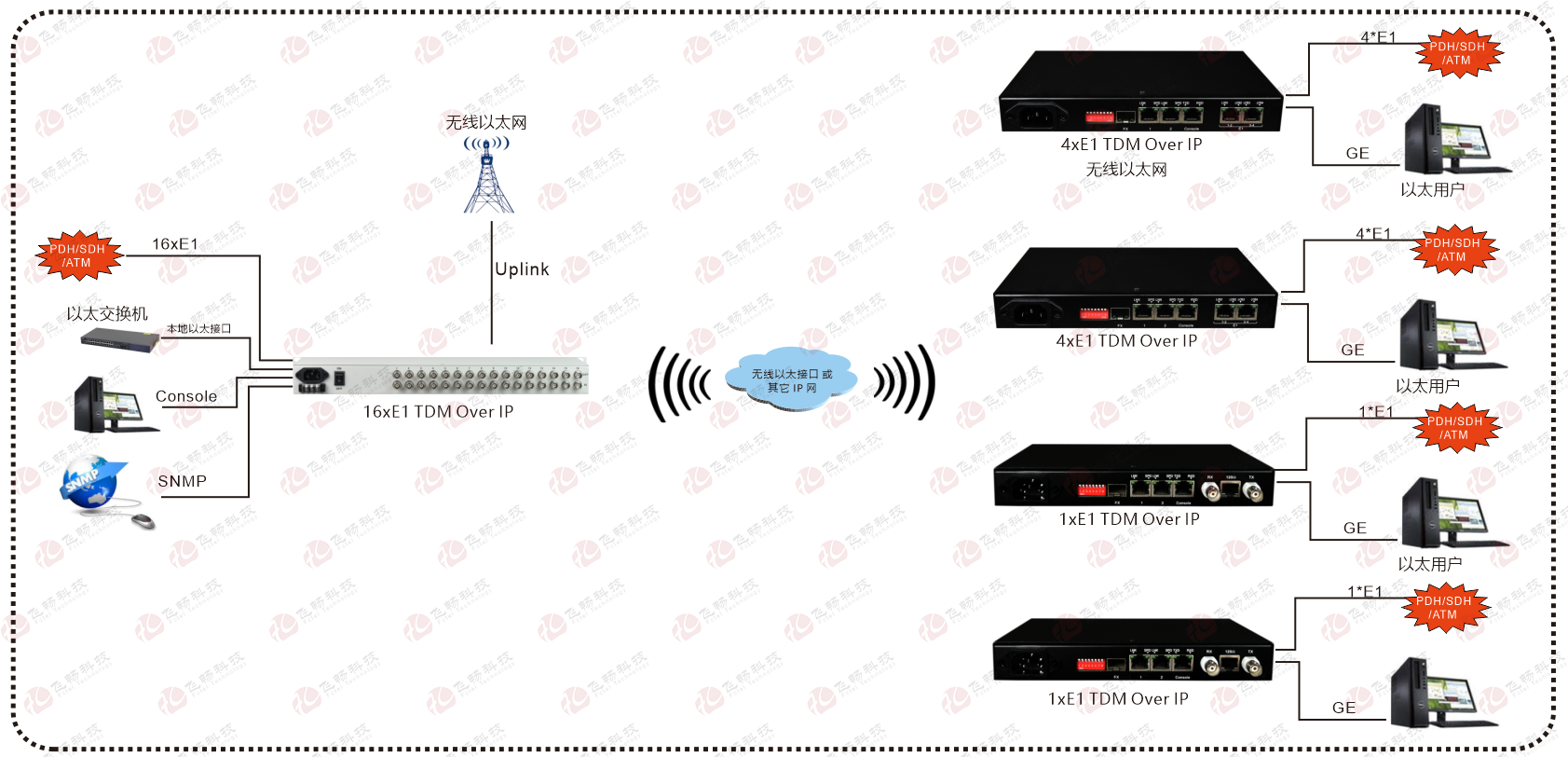

16xE1 over 以太 仿真网关 应用方案图

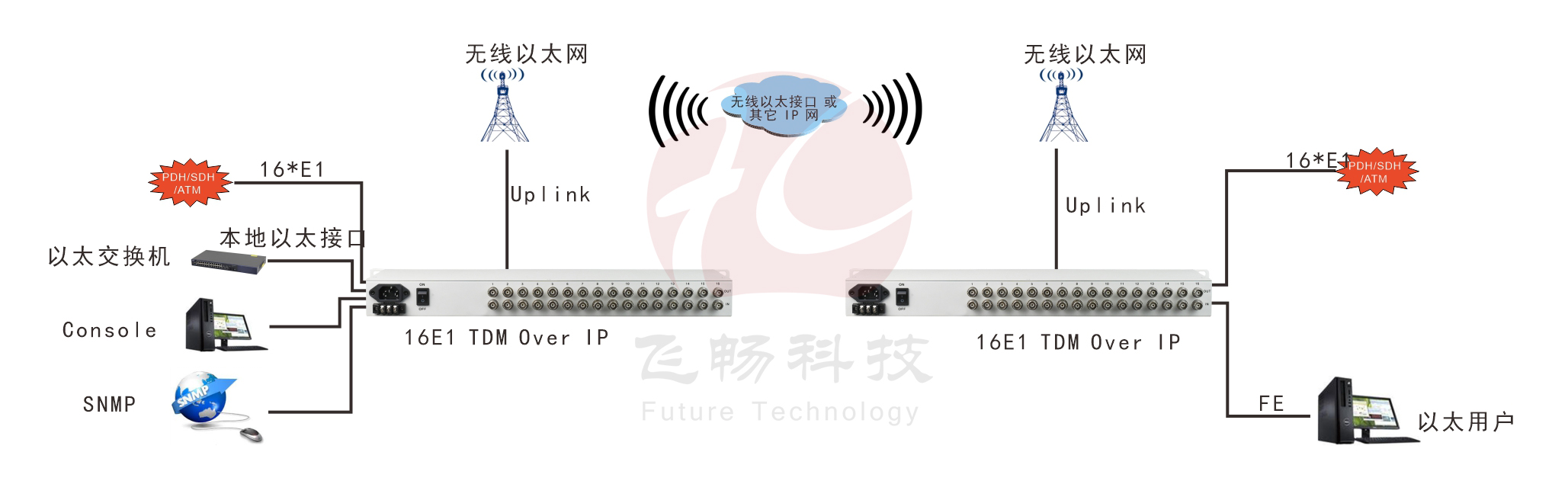

16xE1 over 以太 仿真网关 应用方案图
