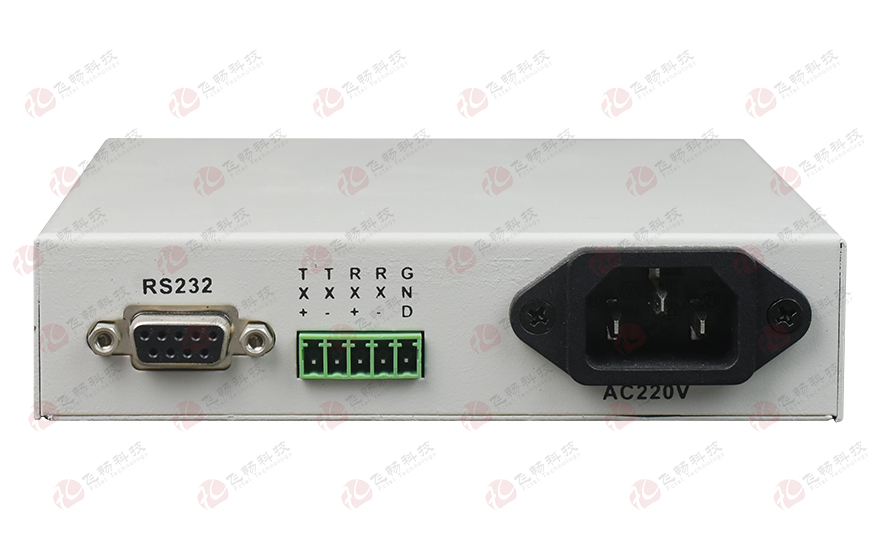

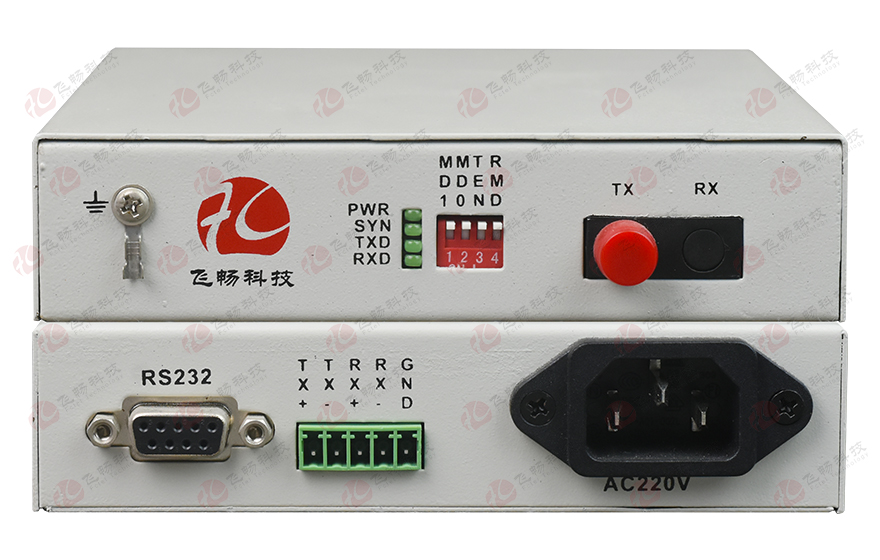

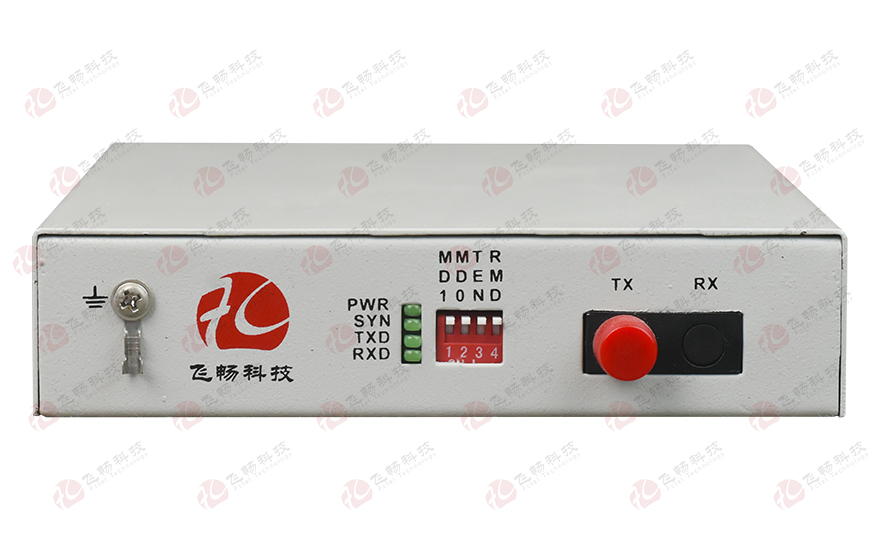

  • 飞畅科技-TTL数据光猫（桌面式）
  • 飞畅科技-TTL数据光猫（桌面式）
  • 飞畅科技-TTL数据光猫（桌面式）
  • 飞畅科技-TTL数据光猫（桌面式）

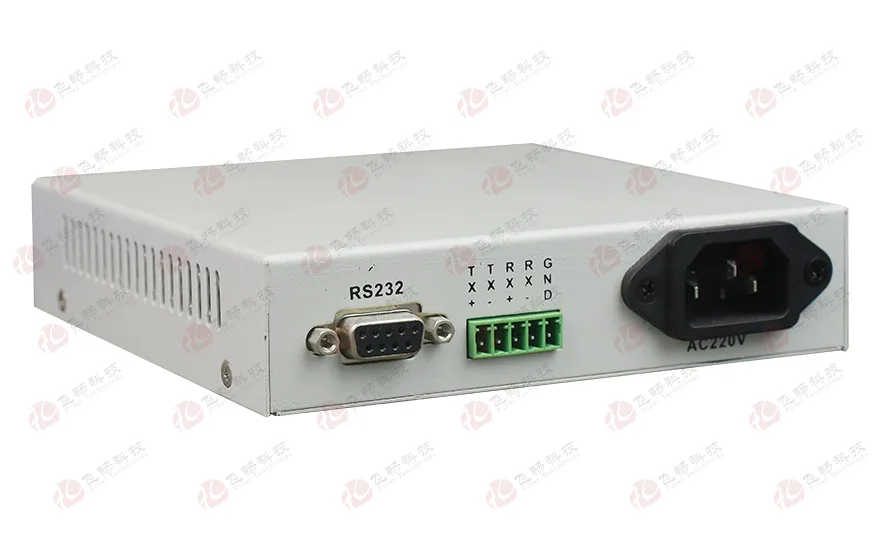

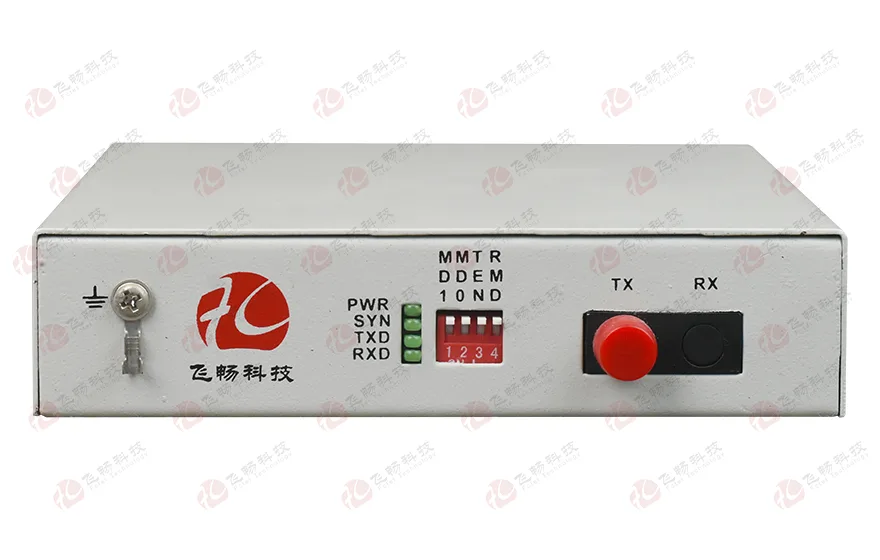

TTL数据光猫（桌面式）

型号：FCP-TTL次留言

描述：单路TTL 数据光猫，设备提供1个1*9百兆光口，1个数据接口。实现单个TTL数据信号直接在光纤上传输，速率为0～115.2Kbps，桌面式，－48V或AC220V电源（可选）。

产品描述
       该设备基于FPGA，该FPGA支持Fiber上的TTL信号。 该设备是将远程终端单元（RTU）连接到主机（HOST）或分布式数据采集系统（SCADA）控制器的最佳选择，并且具有很高的性价比。 使用普通的多模光纤，有效通信距离可达4KM，而使用普通的单模光纤，有效通信距离可达40KM以上。 串口通讯速率高达921.6KBPS。
       由于采用了光纤作为传输介质，可以完全避免恶劣环境下雷电、浪涌、电磁干扰等对通信设备的威胁，同时省去了原来使用铜线时的雷电浪涌保护设备投资。
功能特点
◆ 基于自主知识产权的集成电路；
◆ 具备自动侦测串口信号波特率的能力；
◆ TTL接口防雷达到IEC61000-4-5(8/20μs) 差模:6KV，阻抗(2Ω)；共模:6KV，阻抗(2Ω)标准；
◆ 机架式设备网管接口采用SNMP；
◆ TTL数据可以传输异步从0-921.6Kbps波特率自适应的数据。
技术参数
◆ 光纤部分
多模光纤:
50/125um 或 62.5/125um，
传输距离：       2Km  多模光纤，衰减(3dbm/km )
波长: 850nm
发射功率: -12dBm (Min) ～ -9dBm (Max)
接收灵敏度: -28dBm (Min)
链路预算: 16dBm
单模光纤:
8/125um 或 9/125um
传输距离:       20Km  单模光纤，衰减(0.35dbm/km ) (实际如需更大距离需定制)
波长:           1310nm（超长距离传输时选用1550nm波长）
发射功率:      -9dBm (Min) ～-5dBm (Max)
接收灵敏度:    -27dBm (Min)
链路预算:       18dBm
◆ TTL数据接口
数据接口： RS-485/RS-232/RS-422/Manchester/TTL
数据格式： NRZ、Manchester、Bi-phase
速率： 0-921.6Kbps
物理接口： RJ45
◆ 电气和机械特性
系统电源：     AC180V ～260V；DC –48V；DC +24V
功耗： ≤5W
外观结构:       (长×宽×高)  136*131*31mm 桌面式
◆ 环境指标
工作温度： -10℃—+60℃
储存温度： -40℃—+85℃
工作湿度： 0%—95%（无凝结）
MTBF： ＞100000小时
应用方案

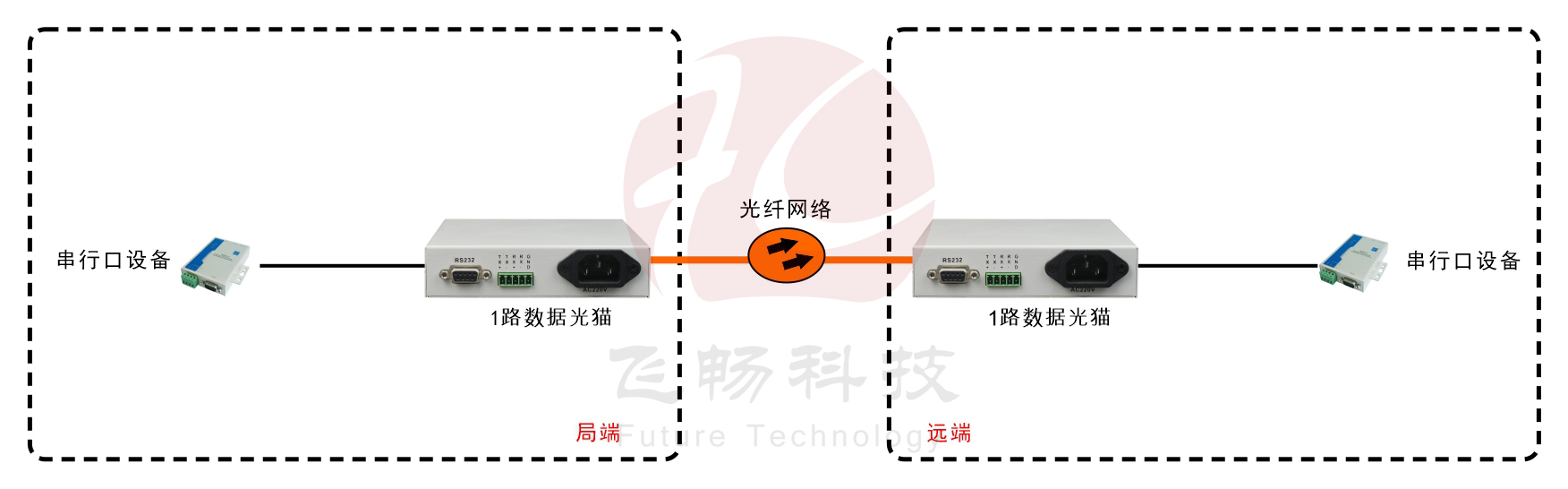

TTL数据光猫（桌面式）方案图
产品尺寸
产品视频
资料下载
TTL数据光猫（桌面式）规格书
