工业交换机环网冗余怎么选：STP、RSTP、MSTP 与 ERPS 工程指南

浏览次数：发布时间：2026-09-09

在智慧工厂、轨道交通、能源站点和园区视频监控中，工业以太网一旦承担 PLC 控制、工业相机视频、HMI 操作和传感器数据，单条上联光纤就容易成为业务连续性的薄弱点。工程人员通常会增加一条链路组成环网，但“连成环”并不等于“具备冗余”：如果没有正确的二层环路控制，广播帧会在环中不断复制，造成广播风暴、MAC 地址漂移和端口拥塞，严重时整网设备都可能失联。

因此，工业交换机环网设计的核心不是多接一根光纤，而是让协议在正常状态下有计划地阻塞一条冗余路径，并在链路或节点故障后快速启用保护路径。本文结合飞畅科技工业交换机的实际能力，说明 STP、RSTP、MSTP 与 ERPS 的差异，以及从规划、配置到验收的完整工程方法。

一、环网冗余解决的究竟是什么问题？

树形网络结构简单，但汇聚链路或上级交换机故障时，下游节点可能整体中断。环网通过两条方向不同的路径，把单点故障转化为可切换事件。正常运行时，协议选定主用链路并控制备用链路；检测到光口掉线、节点不可达或协议报文超时后，重新放通保护路径，使数据绕过故障点。

需要注意，恢复效果由交换机协议实现、环网规模、光模块和光纤质量、业务流量、组播策略以及终端重连机制共同决定。交换机端口恢复并不意味着上层应用必然无感，因此项目验收必须使用真实业务流量测试，而不能只观察端口指示灯。

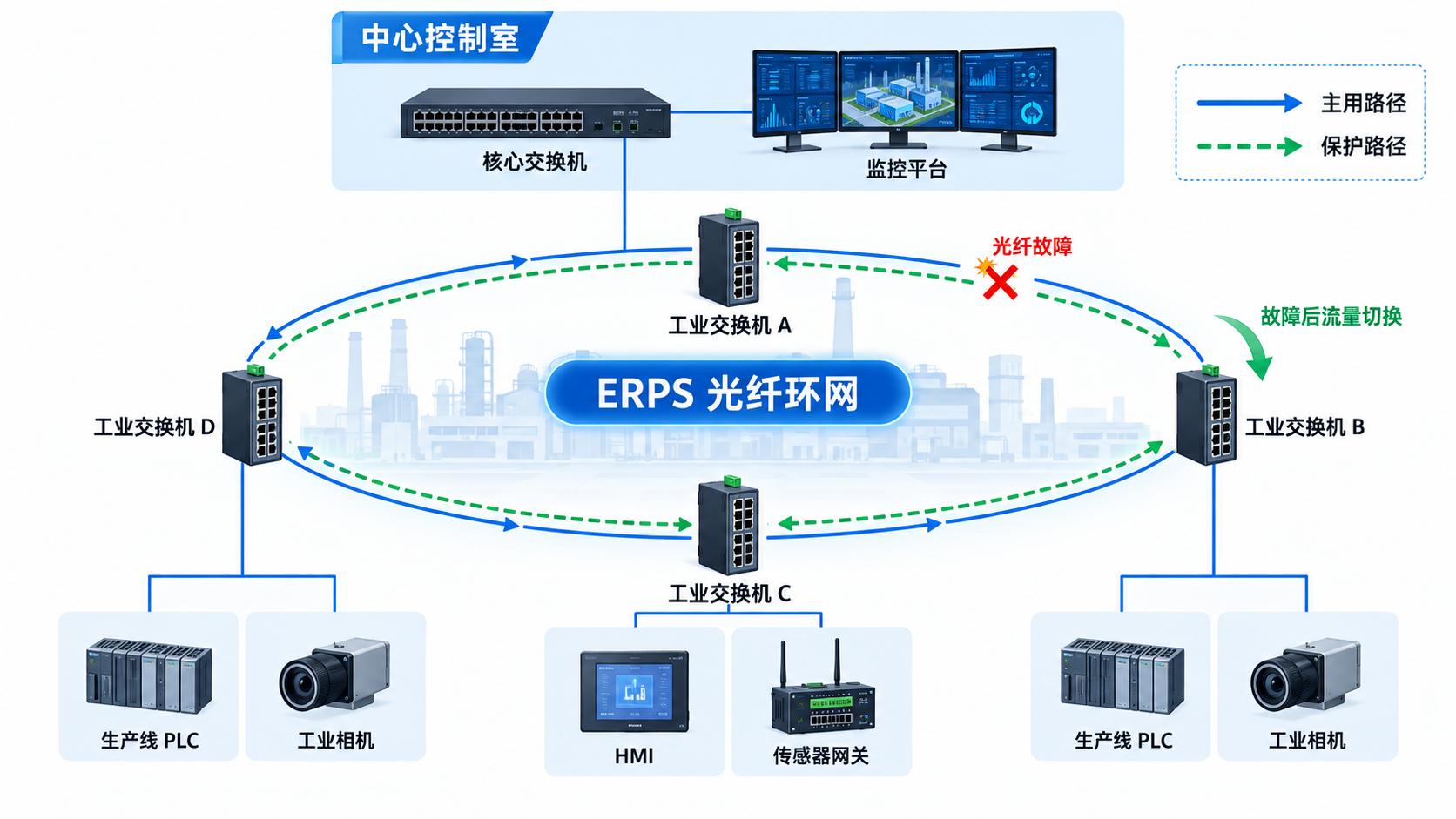

工业交换机ERPS光纤环网故障切换拓扑图
典型工业交换机 ERPS 光纤环网：链路故障后，业务沿保护方向绕行。

二、STP、RSTP、MSTP 与 ERPS 如何选择？

1. STP：兼容性优先的基础方案

STP 通过选举根桥并计算无环转发树来阻塞冗余端口，标准成熟、兼容范围广。它适合对恢复时间不敏感的通用二层网络，也常作为认识生成树机制的基础。但工业控制和实时视频通常更关注故障后的业务恢复，传统 STP 的收敛过程往往不是首选。

2. RSTP：通用网络中的快速生成树

RSTP 在生成树基础上优化端口角色和状态迁移，能够更快处理拓扑变化。对于树形、星形加冗余上联，或设备来自多个厂家且需要标准互通的项目，RSTP 往往更容易落地。配置时应主动指定根桥和备用根桥，并检查边缘端口、点到点链路及环路保护设置，避免完全依赖默认优先级。

3. MSTP：多 VLAN 网络的路径规划工具

MSTP 可把不同 VLAN 映射到不同生成树实例，让多条物理链路承担不同业务，同时保留冗余能力。例如将控制、视频和设备管理划分到不同 VLAN，再根据带宽与关键程度设计实例路径。它适合规模较大、VLAN 较多的厂区网络，但区域名称、修订号和 VLAN 映射必须保持一致，否则设备会落入不同区域，增加排障难度。

4. ERPS：面向以太网环的专用保护机制

ERPS 依据 ITU-T G.8032 面向环形拓扑进行保护控制，工程模型清晰，适合站点沿道路、隧道、产线或管廊串联的场景。环网中需要明确环保护链路、所有者节点及控制 VLAN，并保证参与设备的协议版本和参数匹配。飞畅科技的24 路千兆电口加 4 路千兆光电复用口工业交换机公开产品资料显示，其支持 ITU G.8032、STP/RSTP、MSTP、EAPS 与 ERPS，可作为多业务接入及工业环网方案的设备选项；具体端口、光模块和协议配置仍应按项目需求核对。

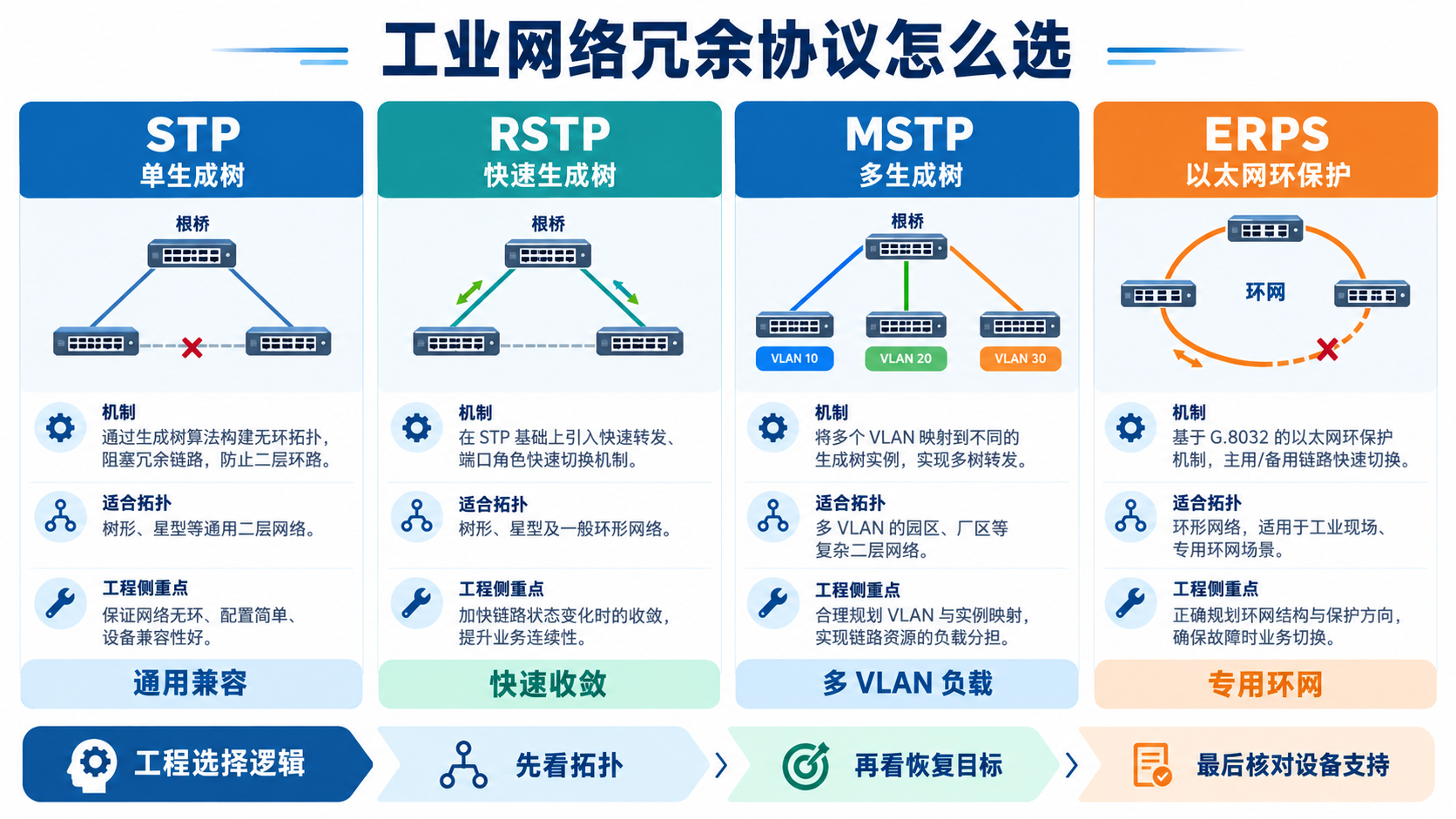

STP RSTP MSTP ERPS工业网络冗余协议对比图
协议选型应先看拓扑，再看恢复目标，最后核对所有设备的协议支持与互通条件。

三、工业环网规划的五个关键点

第一，明确业务和故障边界。列出控制、视频、语音、管理等业务，估算正常与故障绕行时的带宽，并确认允许中断时间。保护路径必须承载故障后的总流量，不能只按正常方向计算。

第二，统一物理层条件。核对光口速率、单模或多模、波长、传输距离、接口类型和收发光功率。双纤模块的发送端必须连接对端接收端；单纤模块则要成对匹配。链路预算不足、光纤弯折或接头污染都可能造成间歇性抖动。

第三，规划 VLAN 与管理面。控制流量、视频流量和设备管理流量应合理隔离。环网协议使用的控制 VLAN 不应与业务配置冲突；管理地址、网关、时间同步和日志服务器也要统一规划，避免故障发生后无法远程定位。

第四，固定协议角色与优先级。RSTP/MSTP 应明确根桥，ERPS 应明确保护链路和节点角色。不要让设备仅凭默认 MAC 地址决定关键角色，因为更换设备后拓扑可能发生意外变化。

第五，配套组播、QoS 与安全策略。工业相机等组播业务应结合 IGMP Snooping 进行约束；关键控制报文可按业务需求设置 QoS。未使用端口应关闭或限制接入，并保存配置基线，避免现场临时接线破坏环网。

四、上线前怎样做断纤与故障验收？

验收应在业务低峰期进行，并提前保存全部交换机配置。先记录正常状态下的环网角色、阻塞端口、MAC 表和业务时延，再依次模拟主用链路断开、保护链路断开、单台交换机掉电和链路反复抖动。测试过程中持续监测 PLC 通信、视频画面、管理平台告警和丢包情况，同时确认实际流量方向与设计一致。

恢复链路后还要观察网络是否回到预期稳定状态，有无频繁拓扑变化、重复告警或端口来回切换。最终验收记录至少应包含测试时间、故障位置、协议事件、业务影响、恢复结果和配置版本。只有“业务连续、路径正确、告警可追溯”同时满足，冗余设计才真正具备运维价值。

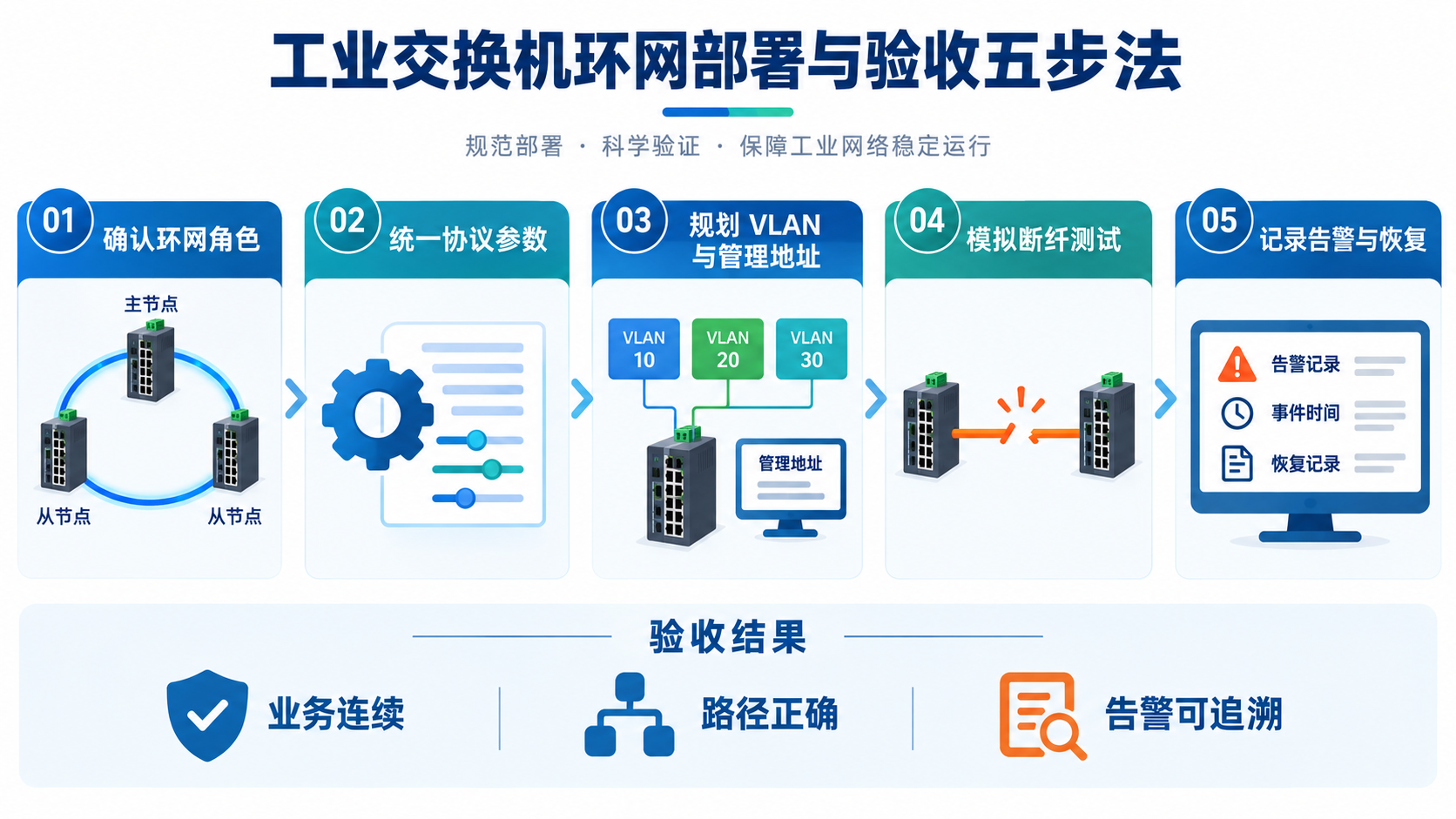

工业交换机环网部署与验收五步法
从角色、参数、VLAN、断纤测试到日志留存，形成可重复的工程验收闭环。

五、常见问题与排查思路

环网接通后全网时通时断：优先检查是否同时启用了多个互相影响的环网协议，或某台设备未加入同一协议域。随后查看广播、组播流量和 MAC 地址漂移记录。

断纤后端口已切换但应用仍中断：检查保护路径带宽是否不足、终端 ARP/MAC 学习是否更新、组播成员关系是否重新建立，以及上层应用自身的超时和重连机制。

更换交换机后拓扑异常：核对配置备份、固件与协议版本、根桥优先级、ERPS 角色、控制 VLAN、端口编号和光模块参数，不能只恢复 IP 地址。

结语

工业交换机环网的价值，在于把不可预测的链路中断变成可检测、可切换、可追溯的工程事件。小型通用网络可优先评估 RSTP，多 VLAN 和多路径场景可评估 MSTP，结构明确的工业环网则可重点考虑 ERPS。无论采用哪种协议，都应以统一规划、明确角色、真实断纤测试和完整运维记录为前提。飞畅科技可结合端口数量、光纤类型、业务带宽和现场环境，为工业以太网冗余组网提供产品选型与技术支持。

上一篇：工业以太网交换机VLAN配置完全指南

下一篇：没有了

返回
[{"question": "工业交换机组成环网后为什么还需要环网协议？", "answer": "没有环网协议时，二层广播和未知单播可能在闭环中持续复制，引发广播风暴和MAC地址漂移。环网协议负责阻塞冗余路径，并在故障后启用保护路径。"}, {"question": "RSTP和ERPS应该怎么选？", "answer": "树形或星形网络增加冗余上联、且强调通用兼容时可优先评估RSTP；站点天然呈闭合环形并需要清晰保护机制时可重点评估ERPS，同时核对所有设备的协议版本和参数。"}, {"question": "工业环网验收只做断纤测试够吗？", "answer": "不够。还应测试节点掉电、链路抖动和恢复后的稳定状态，并同时验证真实业务连续性、流量路径与告警日志。"}]
