智慧磐石系统如何组成：周界感知、光纤传输与联动处置

浏览次数：发布时间：2019-12-03

本文解决什么问题

智慧磐石项目的关键不是设备堆叠，而是把周界感知、门禁、视频、报警和指挥处置组成一条可验证的闭环。本文从通信工程角度说明系统分层、链路冗余、业务隔离与验收方法。

  • 看懂系统组成与数据链路
  • 知道设备选型时应核对哪些参数
  • 获得可以直接用于实施和验收的检查清单

面向营区、重要仓库、变电站和其他高安全等级场所。网络既要传输高清视频，也要承载低时延报警与门禁控制，任何广播风暴或单点故障都可能影响处置。

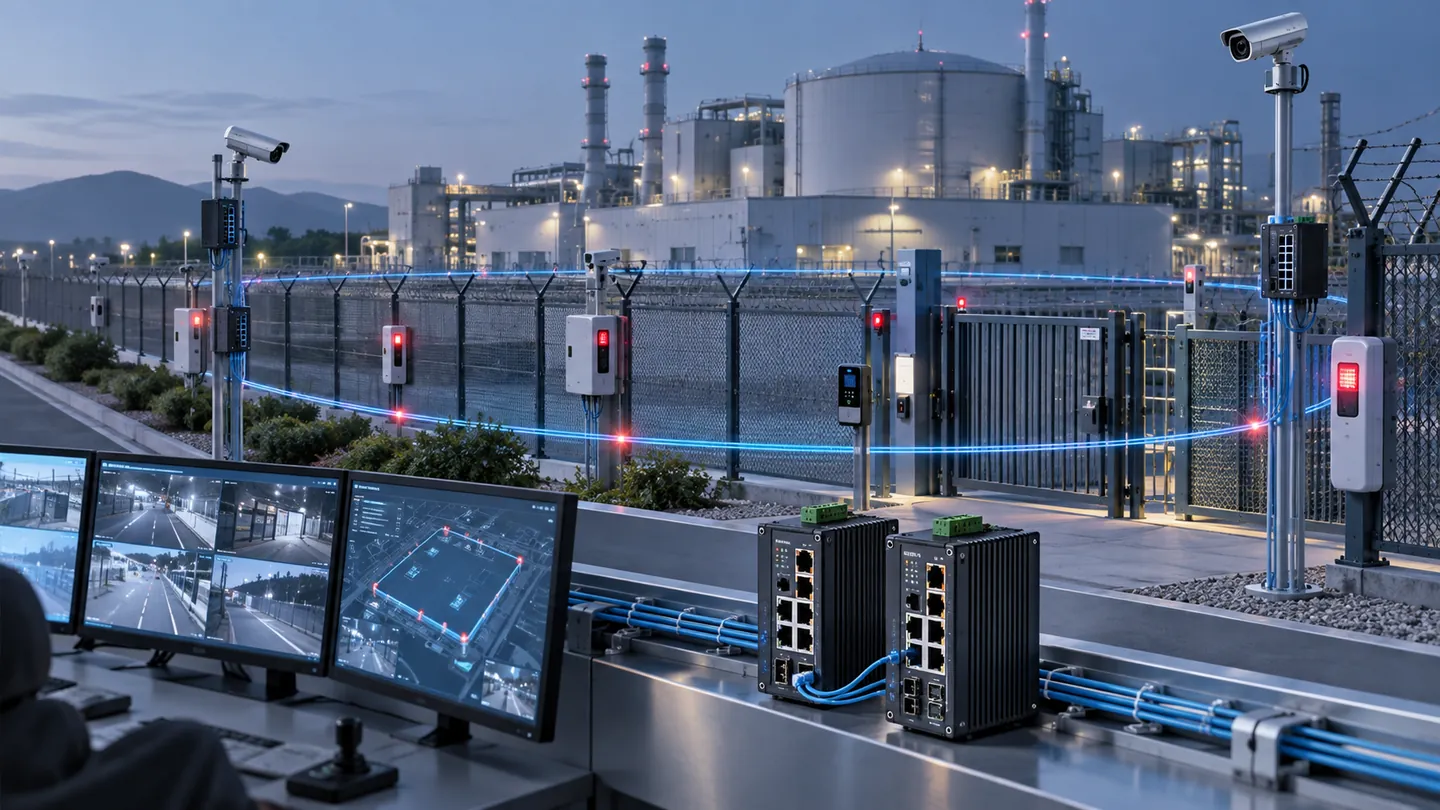

智慧磐石系统如何组成：周界感知、光纤传输与联动处置应用场景
智慧磐石系统如何组成：周界感知、光纤传输与联动处置的典型应用场景

一、先从业务链路确定系统架构

设计时应从业务源头一直追踪到管理平台，逐段确认接口、传输距离、带宽、时延、供电和故障恢复要求。只根据端口数量购买设备，通常会遗漏光链路预算、PoE功率或环网协议。

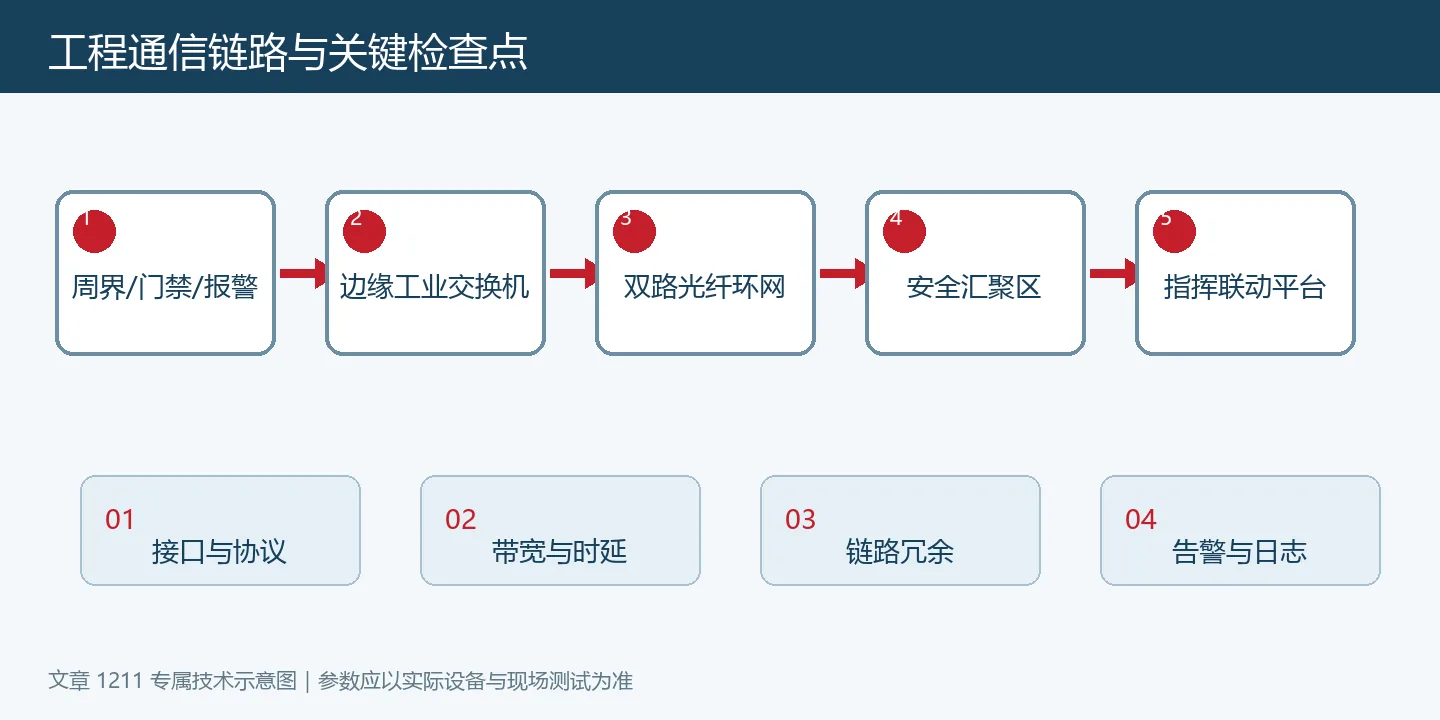

智慧磐石系统如何组成：周界感知、光纤传输与联动处置通信拓扑与检查点
本方案的数据链路、关键节点与工程检查项

二、关键技术与设备配置

  • 感知接入：摄像机、振动光纤、门禁和报警主机分别接入，关键设备采用独立端口与供电。
  • 网络隔离：视频、门禁、报警、管理至少划分四个VLAN，并通过ACL限制跨区访问。
  • 链路保障：关键区域采用双电源与光纤环网，报警业务设置最高QoS优先级。
  • 联动留痕：端口掉线、设备离线、光功率异常和告警确认均应写入日志。

三、按场景匹配设备，不按单一参数选型

位置或业务必须核对推荐设备方向
周界视频持续大带宽PoE工业交换机+千兆光口
报警信号小流量、低时延开关量/串口光端机
门禁控制可靠双向通信串口服务器或工业网关
中心汇聚隔离与审计三层网管交换机

设备规格必须以现场接口和项目指标为准。特别是光口波长、单模/多模、传输距离、PoE标准、工作温度和环网协议，名称相近并不代表可以直接互换。

四、实施步骤

  1. 建立设备、端口、地址和业务VLAN四张清单
  2. 根据最远链路核算光模块波长、距离与光功率余量
  3. 模拟断纤、断电、端口环路和非法访问
  4. 确认告警到达、视频联动和日志追溯均符合要求

五、客户验收时应拿到什么

验收资料至少包括最终拓扑图、IP与VLAN规划、端口对应表、光功率记录、断纤或断电测试记录、设备配置备份和故障联系人。现场演示应覆盖正常运行与故障切换两种状态，而不是只确认页面能够打开。

需要进一步选型？

准备设备数量、接口类型、最远距离、光纤类型、供电条件、工作温度和允许中断时间，可以更快得到准确方案。相关产品：开关量与报警量接口设备。
